合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 堿、表面活性劑濃度變化對三元復合體系界面張力的影響
> 礦用塵克(C&C)系列除塵劑對大采高工作面截割煤塵的降塵效率影響（一）
> 表面張力儀分析氣潤濕反轉劑對緩解煤層水鎖效應、解吸速率影響（三）
> 聚氧乙烯鏈長度調控非離子Gemini表面活性劑的表面張力、接觸角（三）
> 不同溫度下可溶解聚乙二醇低共熔溶劑的密度、電導率、表面張力等性質（一）
> Langmuir槽法研究不同電性Gemini表面活性劑對界面吸附膜性質的影響（一）
> 無機鹽對油/水界面張力及對油滴鋪展的影響規律
> 嗜熱鏈球菌發酵乳對全蛋液起泡性、pH、黏度、表面張力的影響（三）
> 物理高考考點：晶體、毛細現象、表面張力
> 氣體富集、雜質對固-液界面納米氣泡接觸角的影響——引言、實驗儀器與試劑
推薦新聞Info
-
> 烷基糖苷表面活性劑界面張力與潤濕性相關性研究（二）
> 烷基糖苷表面活性劑界面張力與潤濕性相關性研究（一）
> 嵌段比例對溫敏聚合物表面張力的影響及臨界膠束濃度分析（五）
> 嵌段比例對溫敏聚合物表面張力的影響及臨界膠束濃度分析（四）
> 利用表面張力優化浮選工藝：調整劑AY在石英-膠磷礦分離中的活性調控（二）
> 利用表面張力優化浮選工藝：調整劑AY在石英-膠磷礦分離中的活性調控（一）
> 嵌段比例對溫敏聚合物表面張力的影響及臨界膠束濃度分析（三）
> 嵌段比例對溫敏聚合物表面張力的影響及臨界膠束濃度分析（二）
> 嵌段比例對溫敏聚合物表面張力的影響及臨界膠束濃度分析（一）
> 溫度和碳碳雙鍵數對脂肪酸酯表面張力的影響（二）
基于天然植物油的酰胺胺氧化合物的合成表征及表面性質——實驗程序
來源：上海謂載 瀏覽 1987 次 發布時間:2021-10-11
二、實驗程序
2.1 蓖麻油和棉籽油成分分析
天然植物油是各種甘油三酯的混合物。 在這項研究中，他們 使用 Agilent Technologies 700GC/MS-7890A GC 系統分析組成。 以甲醇為溶劑，制備甲基化蓖麻油和甲基化棉籽油 直接引入 GC-MS。 通過使用 MS 搜索識別每個峰 NIST 圖書館數據庫上的系統。
結果見表1。從表1可以看出，蓖麻油含有 蓖麻醇酸酯含量更高（90.49%），最突出的成分 棉籽油的主要成分是亞油酸酯 (47.34 %)，其次是棕櫚酸酯 (31.60 %) 和 油酸酯（13.88%）。 所以蓖麻油和棉籽油的平均分子質量 分別為 926 和 854。

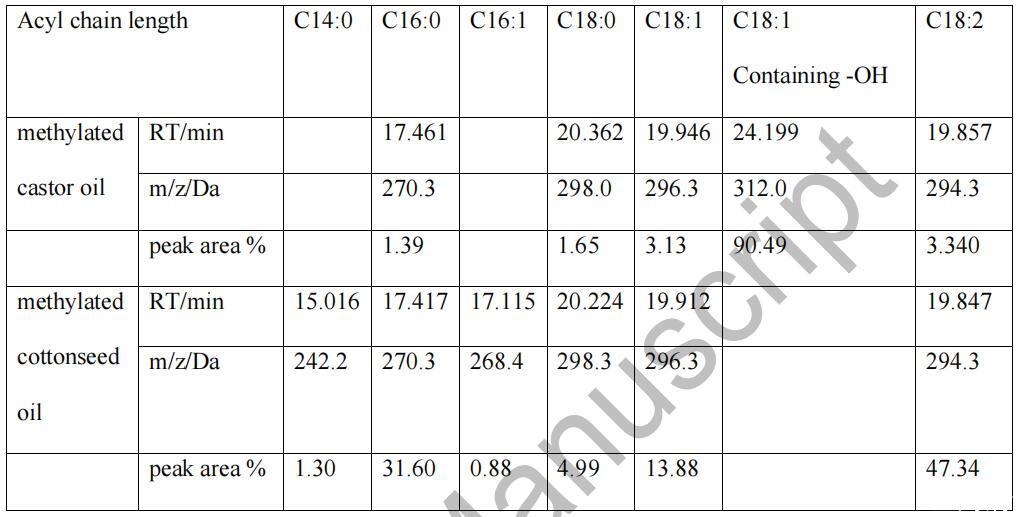

表1 甲基化蓖麻油和棉籽油中的物質及含量
2.2 蓖麻油酰胺和棉籽油酰胺的合成
0.05 mol 蓖麻油（或棉籽油）、0.025 mol NaOH 和 20 mL 甲苯 加入裝有攪拌器和冷凝器的 250 mL 三頸燒瓶中。 在攪拌的同時，在40℃下滴加0.25mol N,N-二甲氨基乙胺。 然后，將反應混合物在100℃下攪拌并加熱8小時。 淡淡的黃色繩子 減壓下旋轉蒸發除去甲苯后得固體 壓力。 蓖麻油酰胺和棉籽油酰胺的產率為88.68%， 分別為 86.83%。
2.3 蓖麻油酰胺氧化胺和棉籽油酰胺胺的合成 氧化物
在 250 毫升三頸圓底燒瓶中，0.027 摩爾天然蓖麻油酰胺（或 棉籽油酰胺）溶于 25 mL 水中。 然后 0.076 mol 27% (wt) H2O2 60℃下滴加微量無水檸檬酸三鈉作催化劑。 之后，將系統在 80 oC 下老化 3 小時。 [11] 粗產物經萃取 CHCl3/CH2Cl2和最終產品（膠體固體）經過溶劑 用旋轉蒸發儀減壓除去。 蓖麻油的屈服值 酰胺氧化胺和棉籽油酰胺氧化胺分別為60.87%和48.60%， 分別。
2.4 分析方法
質譜 (MS) 在 AB SCIEX 上以正離子模式進行 API3200LC/MS/MS 光譜儀。 紅外 (IR) 光譜是作為 KBr 顆粒獲得的 Nicolet islo 傅立葉變換 FT-IR 光譜儀。
在一定濃度范圍內測量表面活性劑水溶液的表面張力 10-7-10-1 mol/L 通過 Wilhelmy 板法，在 Kibron 上進行 Delta-8 在 25 oC。 表面張力是三次重復測量的平均值， 平衡表面張力可在 0.5 mN/m 內重現。
通過引水研究了化合物的乳化性能 方法。 40 毫升 0.1% 質量分數表面活性劑溶液和 40 毫升液體石蠟油 加入 100 mL 帶塞混合筒中。 蓋上塞子后，將攪拌筒上下用力搖晃5次，然后晾干 1 分鐘。 上述步驟重復5次。 分離 10 mL 水的時間 來自系統的記錄在第五次被用作衡量 乳化力。
基于天然植物油的酰胺胺氧化合物的合成表征及表面性質——摘要、介紹
基于天然植物油的酰胺胺氧化合物的合成表征及表面性質——實驗程序
