合作客戶/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 碳微球及氨基化碳納米管組裝單元的有序LB膜制備與性能研究
> 一套低溫、高壓懸滴法表面張力實驗測量系統(tǒng)實踐效果（三）
> pH對馬來松香MPA與納米Al2O3顆粒形成的Pickering乳液類型、表/界面張力影響（二）
> SuperG超微量天平工作原理、特點、參數(shù)、操作方法
> 高壓CO2對表面活性劑水溶液與原油界面張力、原油乳化的影響——摘要、實驗部分
> 基于陰離子?非離子型表面活性劑復(fù)配最佳強化潤濕高效驅(qū)油體系——摘要
> β-乳球蛋白質(zhì)納米纖維制備及界面吸附和界面流變行為分析——結(jié)果與分析、結(jié)論
> 石英捕收劑十六烷基氯化吡啶用于褐煤反浮選，濃度多少適宜
> 各種測量ILs汽化焓對比：表面張力法、熱重法、簡單相加法、 基團貢獻法……（二）
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系（二）
推薦新聞Info
-
> 紫檀芪的穩(wěn)定性增強型抗氧化劑制作備方及界面張力測試——結(jié)果與討論、結(jié)論
> 紫檀芪的穩(wěn)定性增強型抗氧化劑制作備方及界面張力測試—— 引言、材料與方法
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機制（下）
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機制（中）
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機制（上）
> 電鍍液表面張力、接觸角、流速以及壓強等因素對硅通孔浸潤過程的影響（二）
> 電鍍液表面張力、接觸角、流速以及壓強等因素對硅通孔浸潤過程的影響（一）
> 基于界面張力儀和電位儀分析SPF減水劑結(jié)構(gòu)-性能關(guān)系（二）
> 基于界面張力儀和電位儀分析SPF減水劑結(jié)構(gòu)-性能關(guān)系（一）
> ?氣凝膠材料種類、應(yīng)用領(lǐng)域及未來發(fā)展方向
七葉皂素分子在氣-液、液-液（油-水）、固-液界面上的界面行為研究（三）
來源：高等學(xué)?；瘜W(xué)學(xué)報 瀏覽 724 次 發(fā)布時間:2025-05-28
2.4七葉皂素溶液在疏水表面的撞擊行為
液滴在固體表面的潤濕和鋪展對許多工農(nóng)業(yè)生產(chǎn)過程具有重要意義.如農(nóng)藥藥液在劑量傳遞過程中，常因作物葉片疏水無法在其表面有效潤濕而發(fā)生破碎飛濺、彈跳滾落等現(xiàn)象，藥液進入環(huán)境造成污染的同時也影響了施藥效率.液滴在固體表面的潤濕是一種固-液界面現(xiàn)象，表面活性劑的引入可以有效調(diào)控該過程.為探究七葉皂素對液滴固-液界面相互作用的調(diào)控效果，以疏水的PTFE膜為固體基底（接觸角為137°），將添加七葉皂素的液滴從30 cm高處自由下落至PTFE表面，并使用高速攝像機記錄液滴下落、鋪展、彈跳的全過程.

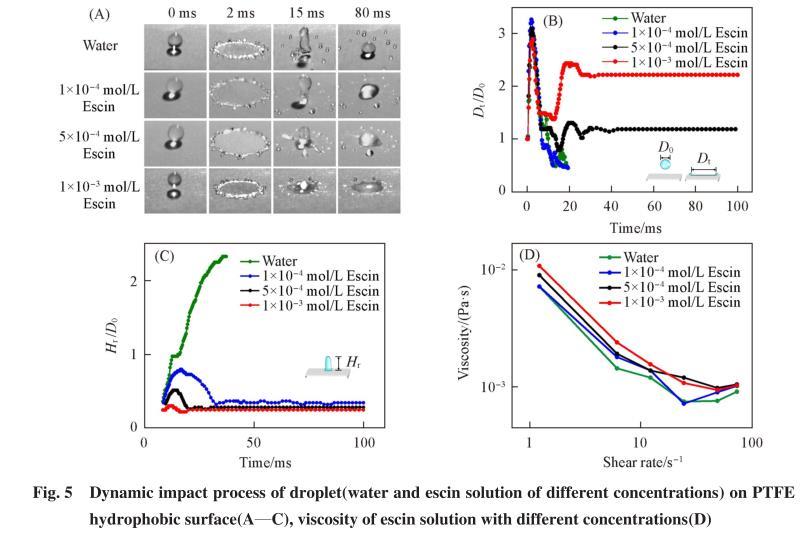

圖5（A）展示了水和不同濃度七葉皂素溶液撞擊PTFE疏水表面的動態(tài)過程.可以看出，水在撞擊PTFE表面后完全彈起，而且有較多飛濺碎裂，在80 ms時并不能潤濕疏水表面.七葉皂素濃度為1×10-4mol/L時，液滴在撞擊后仍有較大程度的反彈，但未能完全彈起，且平衡后在一定程度上實現(xiàn)了鋪展.當(dāng)濃度升高至5×10-4mol/L，液滴的反彈得到了明顯抑制，平衡后在疏水表面的沉積和鋪展有所改善.濃度進一步升高至1×10-3mol/L時，液滴不再有明顯的反彈趨勢，且碎裂現(xiàn)象也得到了很好的抑制，平衡后能在表面很好地沉積和鋪展.

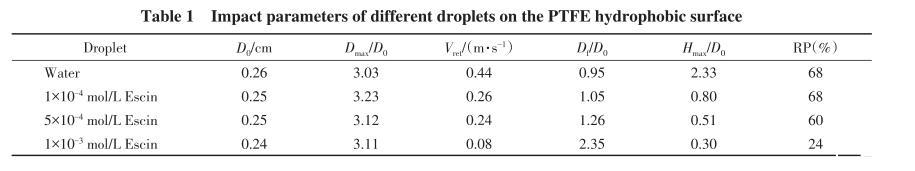

為了更好地了解液滴與固體表面作用的全過程，分別量取液滴初始直徑D0、鋪展直徑Dt、彈跳高度Hr，采用歸一化鋪展直徑（Dt/D0）和歸一化彈跳高度（Hr/D0）對時間t作圖［圖5（B）和（C）］，并計算了整個過程的撞擊參數(shù)［液滴初始直徑（D0）、最大鋪展直徑（Dmax）、回縮速率（Vret）、最終直徑（Df）、最大回彈高度（Hmax）和回縮百分比（RP）］（表1）.
從圖5（B）和（C）及表1可以看出，不同液滴在疏水表面上發(fā)生撞擊后均發(fā)生相似程度的鋪展，之后發(fā)生回縮.水滴回縮速率（0.44 m/s）較大，且回縮百分比達到68%.向水中加入少量七葉皂素，濃度為1×10-4mol/L時，回縮速率（0.26 m/s）明顯降低，但回縮百分比沒有明顯改善.隨著七葉皂素濃度增大，液滴回縮明顯減弱.濃度為1×10-3mol/L時，回縮速率低至0.08 m/s，且僅液滴的24%發(fā)生回縮，可以認(rèn)為達到了很好的抑制回彈的效果.而考察彈跳情況時發(fā)現(xiàn)，水滴因完全彈起離開表面，所以Hmax/D0最高達到2.33.與之相比，七葉皂素加入后，明顯抑制了液滴的彈起，且隨著濃度增大，抑制作用明顯增加.
液滴在固體表面的彈跳行為由液體性質(zhì)和固體表面性質(zhì)共同決定，通常對于特定場景，固體表面性質(zhì)多是固定不變的，因此主要通過改變液體的性質(zhì)（黏度、表面張力）來調(diào)控液滴的彈跳行為.為了考察七葉皂素抑制液滴回縮過程中，液體黏度是否起到一定作用，測定了水和不同濃度七葉皂素溶液的黏度.如圖5（D）所示，所有樣品的黏度隨剪切速率的增加會先下降后達到平衡，不同樣品的黏度結(jié)果相似，無明顯差異。
可見，與聚合物增加拉伸黏度不同，對于七葉皂素而言，抑制液滴在疏水表面上回縮的主要因素不是黏度，而是表面張力的差異.液滴先在慣性力作用下發(fā)生相似程度的鋪展，隨后在各自表面張力作用的驅(qū)動下發(fā)生不同程度的回縮.純水具有較高表面張力，因此快速發(fā)生明顯回縮.相比之下，在純水中加入表面活性劑七葉皂素之后，液滴鋪展過程中，七葉皂素分子會迅速從體相遷移到新生成的固-液-氣界面處，在界面處有效吸附（見Scheme 1），親水糖基朝向液體內(nèi)側(cè)，疏水的三萜骨架環(huán)朝向外側(cè)，降低表面張力，進而使得回縮速率顯著減緩，回縮百分比顯著減小.隨著七葉皂素濃度升高，分子界面吸附量增多，表面張力減小幅度更大，這種抑制回縮的作用也更明顯.可見，高濃度的七葉皂素可以有效抑制液滴撞擊疏水表面后的彈跳、迸濺，并使之很好地潤濕并鋪展，在增加農(nóng)藥對靶沉積和提高劑量傳遞效率方面具有重要意義.
3結(jié)論
系統(tǒng)研究了天然產(chǎn)物七葉皂素的氣-液、液-液（油-水）、液-固界面性質(zhì)，分別探究了其表面張力、油-水界面張力，以及以七葉皂素為乳化劑所制備乳液的性質(zhì).在此基礎(chǔ)上，還研究了其溶液在疏水表面撞擊的動態(tài)過程及抑制彈跳和回縮的能力.研究發(fā)現(xiàn)，七葉皂素能在氣-液界面發(fā)生吸附，顯著降低水的表面張力，臨界膠束濃度為5×10-4mol/L.同時，其對于降低油-水界面張力也有顯著作用.以七葉皂素為乳化劑制備的農(nóng)用油乳液，隨濃度增大粒徑逐漸降低，Zeta電勢的絕對值逐漸增大，短時間內(nèi)的穩(wěn)定性顯著提高.此外，高濃度的七葉皂素溶液可以很好地抑制液滴在疏水固體表面的彈跳，促進液滴鋪展.研究結(jié)果對深入理解生物基表面活性劑的界面行為及拓展其應(yīng)用具有重要的借鑒意義.
