合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> DHSO、AGE、TMHC構建陽離子有機硅表面活性劑DAT防水鎖性能（二）
> 水面上單分子層膜通過磷脂光控開關實現可逆光學控制——結論、致謝！
> 含氟杯芳烴雙咪唑季銨鹽化合物1形成的LB膜為H-聚集體
> 瀝青質及其亞組分與烷基苯磺酸鈉水溶液在降低IFT中的協同機理（一）
> 干濕循環試驗：不同表面張力下土壤裂隙的發展演化機理（二）
> 低界面張力起泡劑篩選
> 土壤裂隙發育過程中氣—液界面張力因素
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調驅機理與應用效果（二）
> 去乙酰化槐糖脂生物表面活性劑的結構鑒定、理化性質及應用（三）
> 陽-非離子復合表面活性劑體系表面張力測定及基礎性能評價（二）
推薦新聞Info
-
> 二甲亞砜與二甲苯異構體混合物的體積收縮與表面張力降低效應（二）
> 二甲亞砜與二甲苯異構體混合物的體積收縮與表面張力降低效應（一）
> 表面能與表面張力對凍干制劑中“小瓶霧化”現象的影響機制研究
> 新型懸滴實驗系統的研制與二甲基亞砜/甲醇混合物表面張力測量（二）
> 新型懸滴實驗系統的研制與二甲基亞砜/甲醇混合物表面張力測量（一）
> 噻噸酮光敏劑體系：光電轉換與顯色特性的深度解析
> 溫度、締合強度、截斷半徑對球形空腔中締合流體界面張力的影響（二）
> 溫度、締合強度、截斷半徑對球形空腔中締合流體界面張力的影響（一）
> 一文讀懂什么是超微量天平
> LiF-CaF?-Yb?O?熔鹽體系表面張力的測定及其對Ni-Yb合金電解的指導意義（二）
氟硅表面活性劑(FSS)水溶液表面張力、發泡力、乳化力測定（二）
來源：陜西科技大學學報 瀏覽 939 次 發布時間:2025-01-22
1.2.2氟硅表面活性劑的制備

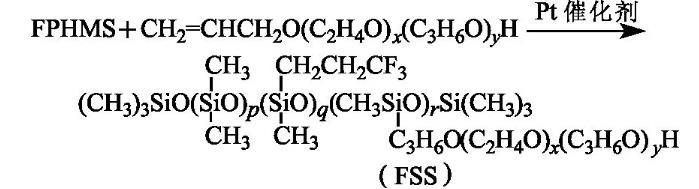

按n（Si-H）∶n（C=C）=1∶1比例將FPHMS和F6以及溶劑異丙醇加入裝有攪拌器、回流冷凝管和溫度計的四口燒瓶中，通N2，攪拌15 min，然后升溫至70——90℃，再滴加氯鉑酸醇溶液（以鉑計，占總單體質量分數的4.0×10-5），并保溫反應4——6 h后，于90℃、60 kPa真空脫低沸物30 min，冷卻，得淺褐色至褐色透明液體，即氟硅表面活性劑（FSS），其黏度為850 mPa·s，并溶于冷、熱水。反應式為：
1.3結構表征、表面活性和物性測定
紅外光譜（IR）：用德國布魯克公司的VECTOR-22型傅里葉紅外光譜儀進行測試，KBr涂膜法制樣。
表面張力：用芬蘭Kibron公司的表面張力儀測定。
泡沫性能：用振蕩法測定，即室溫（25℃）下，在100 mL具塞量筒中加入30 mL質量分數為0.5%或0.1%的待測溶液，用力振蕩10次，記錄泡沫和液體的總體積。靜置5 min，記錄泡沫體積。發泡力和穩泡性計算公式：
増溶力：用搖蕩法測定，即取質量分數為0.5%的待測液20 mL于錐形瓶中，在室溫邊搖動邊滴加苯，至溶液出現混濁。繼續搖動10 s混濁不再消失，記錄消耗苯的質量（g）。増溶力X（以每克0.5%的溶液所增溶的苯的質量分數表示）計算公式：
式中，m為0.5%的溶液所增溶的苯的質量數（g）；V為測定時所用0.5%的溶液的體積（L）；c為0.5%的待測液的濃度（g·L-1）。
乳化力：用振蕩法測定，即取質量分數為0.5%的待測液3 mL于帶有刻度的小試管中，再加入3 mL的50#機油（或煤油、苯），蓋緊塞子，上下猛烈震動10次后靜置，記錄水相分出1 mL時所需的時間。
在硬水中的穩定性：參照GB 7381-87介紹方法進行測定。即取15支比色管平均分為三組，記作S1、S2、S3，分別用硬水溶液S1（硬度為每升含120.24 mgCa2+）、硬水溶液S2（硬度為每升含180.36 mgCa2+）、硬水溶液S3（硬度為每升含240.48 mgCa2+）稀釋至規定體積50 mL，搖勻后觀察液體外觀評定其穩定性：清晰為5，乳色為4，混濁為3，少量沉淀或凝聚物為2，大量沉淀或凝聚物為1.再按規定計算分值和評判穩定性。
2結果與討論
2.1產物結構表征
中間體FPHMS、產物FSS的紅外光譜見圖1.

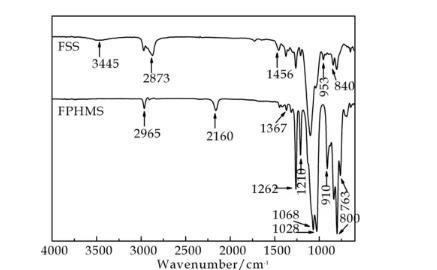

圖1 FSS和FPHMS的IR譜
由圖1可知，FPHMS在2965 cm-1——2873 cm-1（m,vC-H,CH3、CH2）、1456 cm-1——1400 cm-1峰分別是CH3、CH2中C-H的伸縮振動和彎曲振動吸收峰；1367 cm-1、1210 cm-1（m,vC-F,CF3）為C-F伸縮振動峰，表明FPHMS分子中含三氟丙基單元；1262 cm-1[s,δC-H，Si（CH3）3,Si（CH3）2,SiCH3]、840 cm-1[s,vSi-C，Si（CH3）3,Si（CH3）2]、800 cm-1[s,vSi-C，Si（CH3）2]和763 cm-1[w,vSi-C，Si（CH3）3]峰為（CH3）3SiO-、~Si（CH3）2-、~SiCH3-鏈節的特征吸收峰；另外，1027 cm-1——1068 cm-1為特有的鏈狀Si-O-Si兩個伸縮振動峰，說明D4、D3F、D4H和MM間的開環聚合反應確實發生。據此初步檢測中間體FPHMS合成成功。
