隨著人們生活水平的提高和生活方式的轉變，糖尿病已成為多發病和常見病并成為人類繼心腦血管病、癌癥之后的第三大殺手。胰島素泵是糖尿病強化治療的最佳手段，不僅實現了血糖的最佳控制，而且對糖尿病治療過程中難以控制的高血糖、脆性糖尿病、反復低血糖、黎明現象、胃輕癱等常規注射方式難以控制血糖的情況提供了有效的手段。

為了實現胰島素泵的微型化，方便糖尿病患者使用，本研究著力于將泵體部分小型化，將壓電隔膜泵應用到胰島素泵中去，作為其核心動力部分，與傳統電機/減速器方式相比體積大大減小。本文對壓電微泵的性能做了系統的測試和總結。

1實驗平臺的搭建

1.1本實驗所用到的設備及其說明

(1)信號發生器

本實驗所采用的信號發生器型號是XFD-8B，該儀器具有多種輸出波形，輸出電壓范圍0～250 V，頻率可調范圍0.000 5 Hz～10 kHz，用來提供壓電陶瓷元件致動的交流電環境。

(2)微量天平

本實驗所采集的數據是使用秒表計時1 min并收集壓電泵出口泵出來的液體，然后利用微量天平(精度0.000 1 g)稱其質量，再換成泵的流速。微量天平采用Kibron公司生產的SuperG超微量天平。

(3)背壓模擬系統

本實驗采用傳感器標定法來模擬實際背壓。傳感器測試部分的結構：該裝置由上下兩層構成，中間用硅橡膠膜隔開。上層開兩個小孔，液體從一邊進入，從另一邊流出。下層最底部安裝壓力傳感器，并在硅膠膜下面的腔體內注滿硅油。為防止胰島素或者硅油泄露，兩層之間加一密封圈。上下兩層用4個螺釘固定，底部傳感器密封。

(4)微電壓泵系統連接如圖1所示。

圖1微電壓泵系統組裝示意圖

在系統裝配良好的情況下，單獨從4號口推藥，由于保護裝置的存在，保護膜將把5，6兩孔堵塞，液體不會從8流出，甚至液體都不會進入泵液部分，因?yàn)樵摫Ｗo(hù)裝置對氣體同樣適用；將5號孔的管子拔除，然后從4號口向里注射液體，則泵液部分出口會有液體流出，待排空從4號孔至泵液部分出口之間的氣泡后，將5號口的管子裝上，這時，給泵液部分加上交變電壓，液體將從8號孔流出；將8號孔堵住，由于背壓的存在，傳感器讀數將發生變化。

1.2實驗說明

本實驗主要是測試壓電微泵的流速與其他條件（波形、驅動電壓，頻率，背壓，管子直徑等）的關系以及微泵的穩定性等問題，利用信號發生器及搭建起來的管路改變泵的工作環境，利用微量天平稱取一分鐘內從泵的出口流出來的液體的質量，建立起流速與其他參數之間的關系。

實驗過程中所要采集的數據為：壓電微泵驅動液體(水)的流速(mL/min)；驅動電壓(V)、頻率(Hz)、背壓(Pa)等。

2性能研究

本研究所做的實驗主要為了探討以下幾個問題：

(1)探討壓電陶瓷片在不同波形驅動下，微泵流速的比較，為驅動電壓波形的選擇提供依據；

(2)壓電微泵的流速與驅動電壓和頻率的關系，為壓電微泵工作找到一個合適的工作點；

(3)探討粗管與細管對壓電微泵工作效率的影響；

(4)壓電微泵流速與背壓的關系，測試壓電微泵在出口背壓不同的情況下其流速的變化情況；

(5)討論壓電微泵性能的穩定性，探討長時間工作下壓電微泵泵液效率是否會有衰減。

3結論

在性能研究方面，本文探討了不同驅動波形，不同工作條件，粗細管等對壓電微泵性能的影響以及壓電微泵的穩定性。綜合本研究結果得到以下結論：

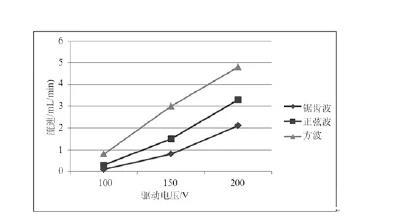

(1)壓電微泵單向閥閉合與張開的有效性對其性能影響很大。方波電壓驅動微泵流速最大，約是正弦波驅動的兩倍，鋸齒波驅動的三倍；壓電微泵在高頻區工作時，閥膜的開關與閉合的頻率亦不能和驅動電壓的頻率匹配，故壓電微泵的效率與驅動頻率之間的關系并不是簡單的線性關系，而是一個復雜的關系。

(2)壓電微泵工作時，并不能簡單把液面高度等同于背壓。本研究采用傳感器標定的方式來消除這個差異，傳感器將液面高度（靜態背壓）和阻力綜合反映出來，本文認為，這才是真正的背壓。經測試，微泵的流速與背壓幾乎成線性遞減關系，并且和選用管子的內徑無關。這是流量控制的一個關鍵。

(3)壓電微泵的穩定性不好并且存在衰減。穩定性不好是因?yàn)楸们粌?nèi)容易混進微小氣泡，導致微泵的性能下降，采取一定的措施后，微泵性能可望得到恢復；衰減則是微泵性能一種不可逆的變化，無論采取什么措施均不能使其性能恢復。
