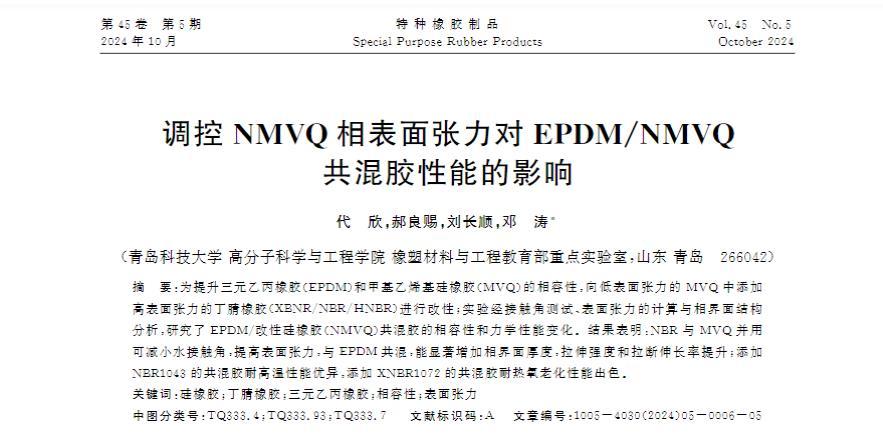

摘要：為提升三元乙丙橡膠(EPDM)和甲基乙烯基硅橡膠(MVQ)的相容性，向低表面張力的MVQ中添加高表面張力的丁腈橡膠(XBNR/NBR/HNBR)進行改性;實驗經(jīng)接觸角測試、表面張力的計算與相界面結(jié)構(gòu)分析，研究了EPDM/改性硅橡膠(NMVQ)共混膠的相容性和力學性能變化。

結(jié)果表明:NBR與MVQ并用可減小水接觸角，提高表面張力，與EPDM共混，能顯著增加相界面厚度，拉伸強度和拉斷伸長率提升;添加NBR1043的共混膠耐高溫性能優(yōu)異，添加XNBR1072的共混膠耐熱氧老化性能出色。

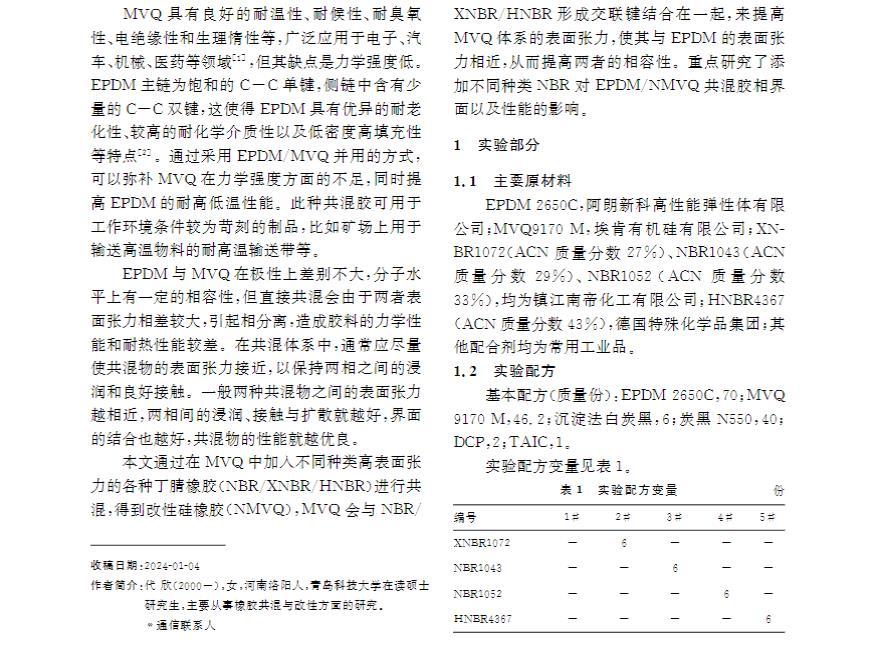

MVQ具有良好的耐溫性、耐候性、耐臭氧性、電絕緣性和生理惰性等，廣泛應用于電子、汽車、機械、醫(yī)藥等領域，但其缺點是力學強度低。

EPDM主鏈為飽和的C——C單鍵，側(cè)鏈中含有少量的C——C雙鍵，這使得EPDM具有優(yōu)異的耐老化性、較高的耐化學介質(zhì)性以及低密度高填充性等特點。通過采用EPDM/MVQ并用的方式，

可以彌補MVQ在力學強度方面的不足，同時提高EPDM的耐高低溫性能。此種共混膠可用于工作環(huán)境條件較為苛刻的制品，比如礦場上用于輸送高溫物料的耐高溫輸送帶等。

EPDM與MVQ在極性上差別不大，分子水平上有一定的相容性，但直接共混會由于兩者表面張力相差較大，引起相分離，造成膠料的力學性能和耐熱性能較差。在共混體系中，通常應盡量使共混物的表面張力接近，以保持兩相之間的浸潤和良好接觸。一般兩種共混物之間的表面張力越相近，兩相間的浸潤、接觸與擴散就越好，界面的結(jié)合也越好，共混物的性能就越優(yōu)良。

本文通過在MVQ中加入不同種類高表面張力的各種丁腈橡膠（NBR/XNBR/HNBR）進行共混，得到改性硅橡膠（NMVQ），MVQ會與NBR/XNBR/HNBR形成交聯(lián)鍵結(jié)合在一起，來提高MVQ體系的表面張力，使其與EPDM的表面張力相近，從而提高兩者的相容性。重點研究了添加不同種類NBR對EPDM/NMVQ共混膠相界面以及性能的影響。
